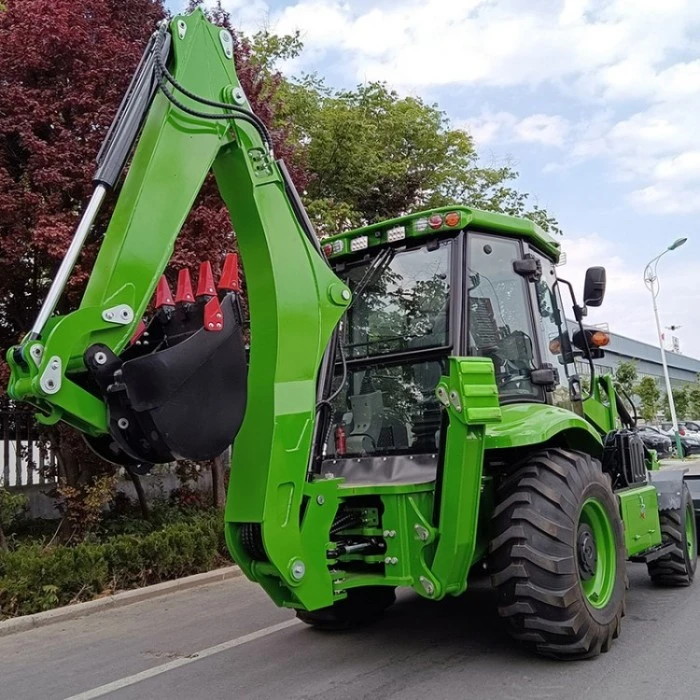

Bouwgraaflaadmachine

Qingzhou Mingxu Supply Chain biedt nieuwe graaflaadcombinaties op wielen aan (gewoonlijk graaflaadcombinaties genoemd). Het assortiment graaflaadcombinaties voor de bouw omvat mini-, middelzware en zware modellen die rechtstreeks uit fabrieken komen.

Deze machine maakt gebruik van een geïntegreerde voorlader en achtergraaflaadcombinatie. Dankzij een 360° draaibare stoel in de cabine kan één enkele machinist schakelen tussen graaf-, laad-, nivelleer- en opvultaken. Optionele uitrustingsstukken zijn onder meer hydraulische sloophamers, boomstamgrijpers, 4-in-1 bakken en dozerbladen.

De apparatuur is beschikbaar voor export in volledige containers, bulkbestellingen bij distributeurs, groepsaankopen door verhuurbedrijven en verkoop van losse eenheden voor infrastructuurprojecten op het platteland. De graafdiepte, loshoogte en bakcapaciteit kunnen worden geconfigureerd volgens de vereisten van de locatie. In veel toepassingen kan één graaflaadmachine het werk van een afzonderlijke graafmachine en wiellader uitvoeren, waardoor de uitrustings-, transport- en arbeidskosten worden verlaagd.

Specificaties

Hoe het werkt

De bouwgraaflaadmachine maakt gebruik van een volledig hydraulisch aandrijfsysteem. De motor levert stroom aan het hydraulische systeem, en afzonderlijke klepgroepen besturen de mechanismen van de voorlader en de achterste graaflaadcombinaties onafhankelijk van elkaar.

Het voorlaadsysteem maakt gebruik van hydraulische cilinders om de bak en giek omhoog, omlaag en te kantelen voor het laden van grond, nivelleren, het aanleggen van voorraden en het opruimen van terreinen. De achterste graafeenheid maakt gebruik van een hydraulisch uitschuifbare giek en beweegbare structuur, waardoor een gecoördineerde beweging van de giek, de graafarm en de bak mogelijk is voor uitgraven, opvullen, breken en materiaal grijpen.

Dankzij een 360° draaibare stoel kan de machinist wisselen tussen laad- en graafposities zonder de cabine te verlaten. Met verschillende hydraulische uitrustingsstukken kan de machine meerdere taken uitvoeren op smalle werklocaties.

Gebruiksaanwijzing

1. Inspectie vóór gebruik: Controleer de banden, hydraulische slangen en baktanden. Inspecteer het motorolie-, hydrauliekolie- en dieselpeil. Test de stabilisatorpoten, de verlichting, de remmen en de noodstopknop.

2. Opstart- en modusschakelaar: Maak de veiligheidsgordel vast. Draai de stoel naar de voorlader gericht om de motor te starten. Draai de stoel naar achteren om de joysticks voor de graafpiloot te bedienen.

3. Laadhandeling: Zet de bak waterpas om in de stapel materiaal te snijden, til de giek op en trek de bak in voor transport, til vervolgens de giek op en kantel de bak om te lossen. Houd de giek ingeklapt en de bak waterpas tijdens het transport om het zwaartepunt te verlagen.

4. Graafwerkzaamheden: Parkeer de machine en laat de twee hydraulische stabilisatorpoten zakken ter ondersteuning. Gebruik de joysticks om de graafarm neer te laten voor het graven van sleuven of het uitgraven van funderingen. Til de volle bak op en zwaai de arm om materiaal over te dragen.

5. Uitschakelen: Trek de graafarm in en klap de stabilisatorpoten volledig in. Laat de bak op de grond zakken en laat de motor 3 minuten stationair draaien om het systeem af te koelen. Zet de motor af, schakel de hoofdstroom uit en doe de cabinedeur op slot.

6. Behandeling in noodgevallen: Als er lekkage van hydraulische olie, abnormaal motorgeluid of een defect aan de stempels optreedt, stop dan de machine onmiddellijk voor inspectie en reparatie. Blijf niet werken met bekende fouten.

Ontwerpkenmerken

1. Multifunctioneel ontwerp. Geïntegreerde graaf- en laadfuncties elimineren de noodzaak om afzonderlijke graafmachines en laders aan te schaffen, waardoor de aanschafkosten van apparatuur worden verlaagd.

2. Hydraulische stuurbediening. De bediening met de joystick is licht en nauwkeurig. De 360° draaibare stoel maakt snel schakelen tussen werkmodi mogelijk, waardoor vermoeidheid van de machinist tijdens lange diensten wordt verminderd.

3. Aanpassingsvermogen aan verschillende arbeidsomstandigheden. Standaard hydraulisch uitschuifbare stempels en graafarmen, samen met het snel wisselen van uitrustingsstukken, grondverzet van dekking, het breken van stenen en het hanteren van boomstammen.

4. Flexibele inkoop. De machine ondersteunt export van volledige containers, bulkbestellingen en aankopen van afzonderlijke eenheden. Langdurige coöperatieve distributeurs kunnen de leveringsvoorwaarden rechtstreeks met het bedrijf bespreken.

Typische toepassingen

1. Gemeentelijke wegenbouw: reparatie van bestrating, graven van rioolpijpleidingen, graven van kabels, egaliseren van trottoirs, transport van afval en mest.
2. Renovatie van stedelijke en landelijke infrastructuur: uitgraven van funderingen, aanleg van irrigatiesloten, verbreding van landelijke wegen, funderingswerkzaamheden voor kleine huizen.
3. Landschapsarchitectuurprojecten: graven van boomkuilen, transport van jonge boompjes, opvullen van terreinen, opstapelen van landschapsgronden, opruimen van groenafval.
4. Zand- en bouwmaterialenwerven: graven en laden van zand en steen, opslag van voorraden, overdracht over korte afstanden, licht vermalen van kleine stenen.
5. Landbouw en veehouderijbedrijven: graven van boomgaarden, voertransport, mestreiniging, terugwinning van landbouwgrond.
6. Verhuur van materieel: verhuur op korte termijn voor kleine en middelgrote bouwplaatsen, flexibele exploitatie voor verspreide kleine projecten.
7. Kleine mijnen en tunnels: uitgraven van ondiepe tunnels, opruimen van mijnresten, overbrengen van grondwerk.
8. Noodreparatiewerkzaamheden: baggeren van sloten, opvullen van aardverschuivingen, kleine reddingswerkzaamheden voor grondverzet.

Garantie en ondersteuning

De garantieperiode voor het complete apparaat bedraagt ​​12 maanden of 1.000 bedrijfsuren, afhankelijk van wat zich het eerst voordoet. Kerncomponenten zoals de motor, de hydraulische hoofdpomp en de transmissie zijn gedurende 6 maanden gedekt.

Kwaliteitsgerelateerde storingen die niet door menselijke fouten zijn veroorzaakt, worden kosteloos gerepareerd, waarbij originele reserveonderdelen worden meegeleverd. Als schade voortvloeit uit onjuiste bediening, overbelasting of het niet uitvoeren van gepland onderhoud, worden alleen de kosten voor onderdelen in rekening gebracht. De transportkosten zijn voor rekening van de klant en vervangingswerkzaamheden moeten door de klant worden uitgevoerd. Slijtageonderdelen vallen niet onder de gratis garantie.

Veelgestelde vragen

Vraag 1: Kan één graaflaadmachine een afzonderlijke graafmachine en wiellader vervangen?
A1: Bij de meeste kleine en middelgrote grondverzettaken wel. De geïntegreerde voorlader en achtergraaflaadcombinaties graven, laden, opvullen en nivelleren. Voor zeer diepe graafwerkzaamheden of extreem hoge laadvolumes kan speciale grotere apparatuur nog steeds nodig zijn.

Vraag 2: Hoe moeilijk is het voor een nieuwe operator om te leren?
A2: De volledig hydraulische bedieningsknoppen en de 360° draaibare stoel zijn ontworpen voor een eenvoudige bediening. Een basistraining met de meegeleverde handleiding en instructievideo is meestal voldoende om een ​​erkende operator aan de slag te laten gaan.

Vraag 3: Kunnen de graafdiepte en bakinhoud worden aangepast?
A3: Ja. De graafdiepte, loshoogte en bakcapaciteit kunnen worden geconfigureerd volgens de projectbehoeften. Er zijn verschillende maten bakken en armverlengingen verkrijgbaar.

Vraag 4: Wat zijn de exportverpakkings- en leveringsopties?
A4: De machine kan in volle containers worden verzonden. Standaardverpakkingen zijn geschikt voor zeetransport. Bulkbestellingen en distributeurafspraken kunnen rechtstreeks met het verkoopteam worden besproken.

Vraag 5: Wat dekt de garantie?
A5: De gehele machine is gedekt voor 12 maanden of 1.000 werkuren (afhankelijk van wat zich het eerst voordoet). Belangrijke onderdelen zoals de motor, de hydraulische hoofdpomp en de transmissie zijn gedurende 6 maanden gedekt. Slijtageonderdelen zijn niet inbegrepen bij gratis vervanging.
