Jet-zandzuiger

Jet Sand Suction Dredgers van Qingzhou Mingxu Supply Chain Co., Ltd. zijn ontworpen voor zandwinning en slibverwijdering in rivieren, meren, vijvers en andere ondiepe waterlichamen. De apparatuur werkt door middel van een hogedrukwaterstraal om onderwatersediment los te maken, waarna een zandpomp de slib door een pijpleiding naar de kust of naar verwerkingseenheden zuigt.

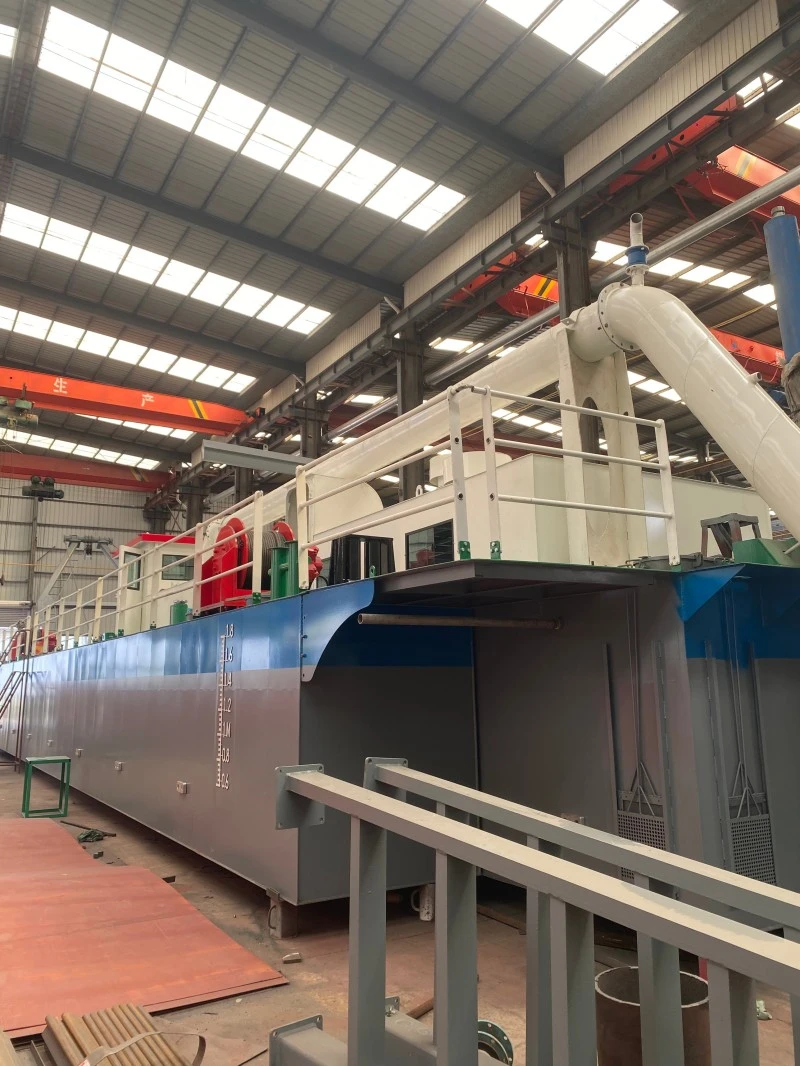

Dankzij het ontwerp met een gedeelde romp en een geringe diepgang kan het baggerschip werken in gebieden met een beperkte waterdiepte. De zuigkop en pijpleiding zijn gemaakt van verdikt slijtvast staal om bestand te zijn tegen schurende zandomstandigheden. Rompafmetingen, afvoerafstand en zanduitstoot kunnen worden aangepast aan specifieke projectvereisten. Bijpassende zandwas- en zeefapparatuur is ook verkrijgbaar bij het bedrijf.

Typische toepassingen

De Jet Sand Suction Dredger is ontworpen voor ondiepe wateromgevingen, waaronder natuurlijke rivieren, reservoirs, visvijvers, ondiepten in meren, bezinkvijvers voor residuen en kleine bevaarbare kanalen. Veel voorkomende taken zijn onder meer:

1. Riviergrind- en onderwaterzandwinning.
2. Slibverwijdering in vijvers en reservoirs.
3. Baggeren van kleine landelijke waterkanalen.
4. Sedimentscheiding en -winning in residubekkens.

Hoe het werkt

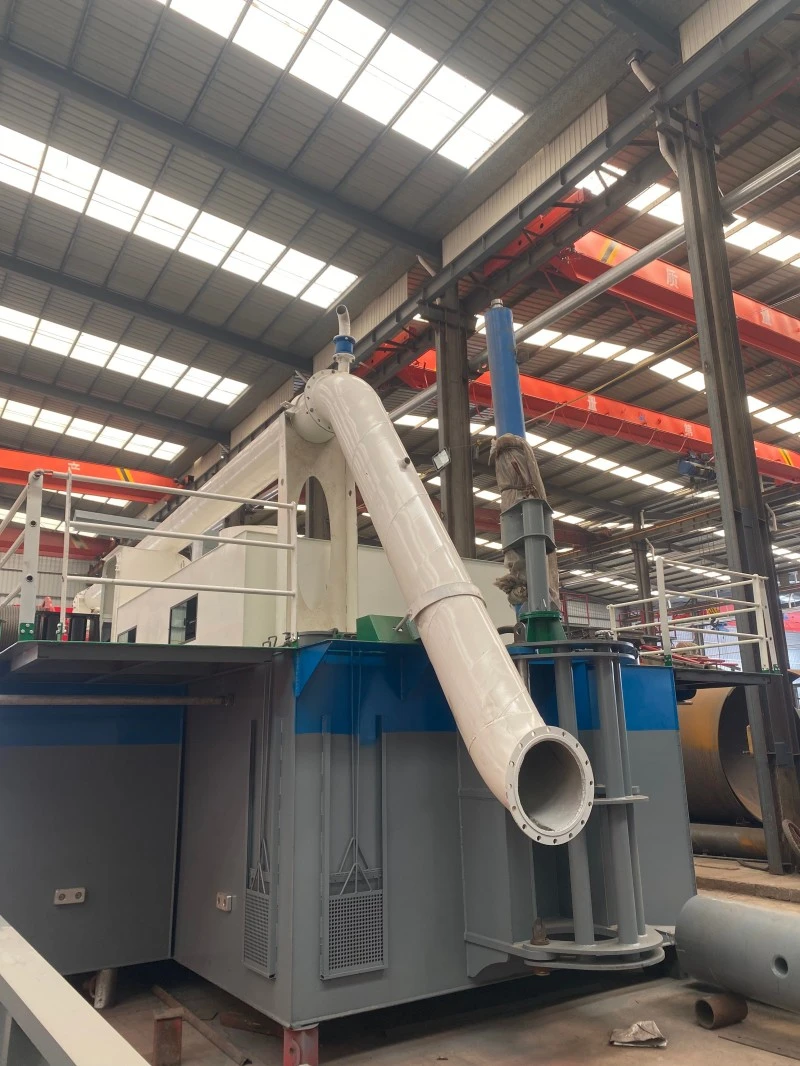

Nadat het schip voor anker ligt, spuit een hogedrukwaterpomp water uit de zuigkop om onderwatermodder en zand tot een slurry op te breken. De zandpomp creëert vervolgens onderdruk om het zand-watermengsel door de leiding te zuigen. De mest wordt afgevoerd naar de wal of naar een zeefmachine, waardoor continue zandwinning en materiaaltransport mogelijk is.

Werkwijze

1. Controleer vóór het werk de romp, waterpompen, pijpleidingen en het besturingssysteem. Beveilig het vat en verwijder eventuele verstoppingen.

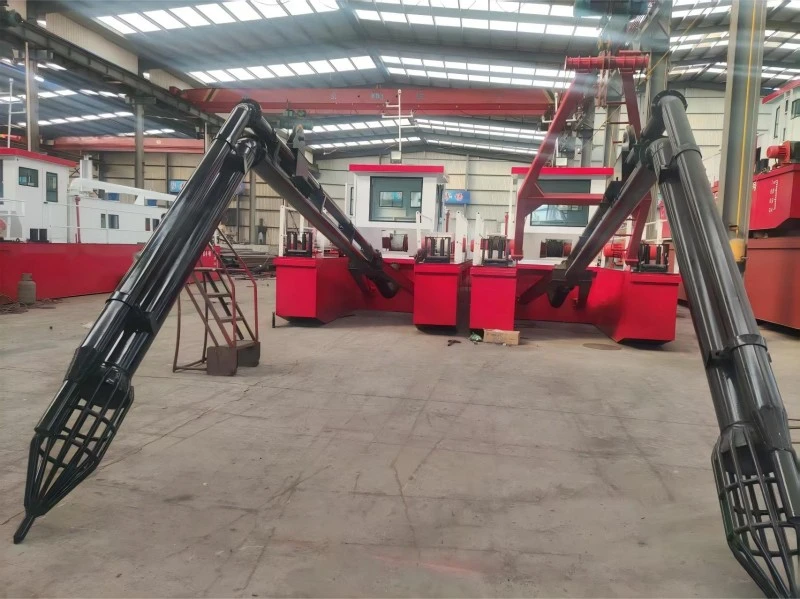

2. Start eerst het hogedrukwatersysteem en activeer vervolgens de zandpomp. Pas de diepte van de zuigarm aan zodat deze de sedimentlaag bereikt.

3. Verplaats het schip tijdens bedrijf langzaam en pas de waterdruk en zuigdiepte aan op basis van de zandconcentratie.

4. Zet na werkzaamheden de zandpomp en het hogedrukwatersysteem stil. Trek de zuigarm in, spoel de pijpleiding door om achtergebleven slib te verwijderen en koppel de stroomtoevoer los.

Belangrijkste kenmerken

1. Ondiep watervermogen. De romp met geringe diepgang is geschikt voor kleine rivieren, visvijvers en ondiepten waar grotere baggerschepen niet kunnen opereren.

2. Antiblokkeerzuigontwerp. De hogedrukwaterstraal verspreidt sediment voordat het wordt aangezogen, waardoor het risico op verstopping van de pijpleiding wordt verminderd en een stabiele productie wordt gehandhaafd.

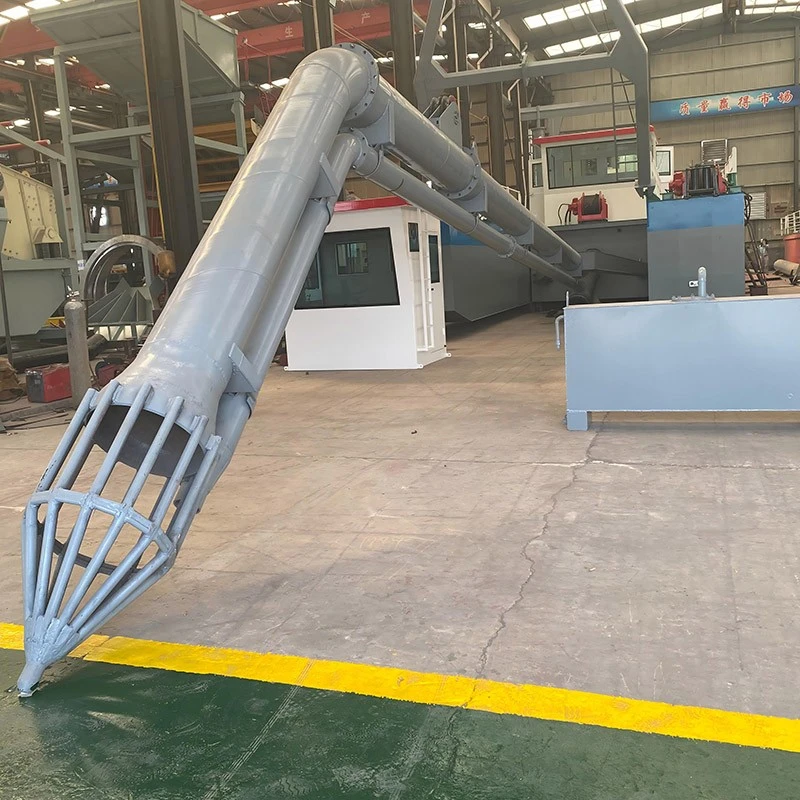

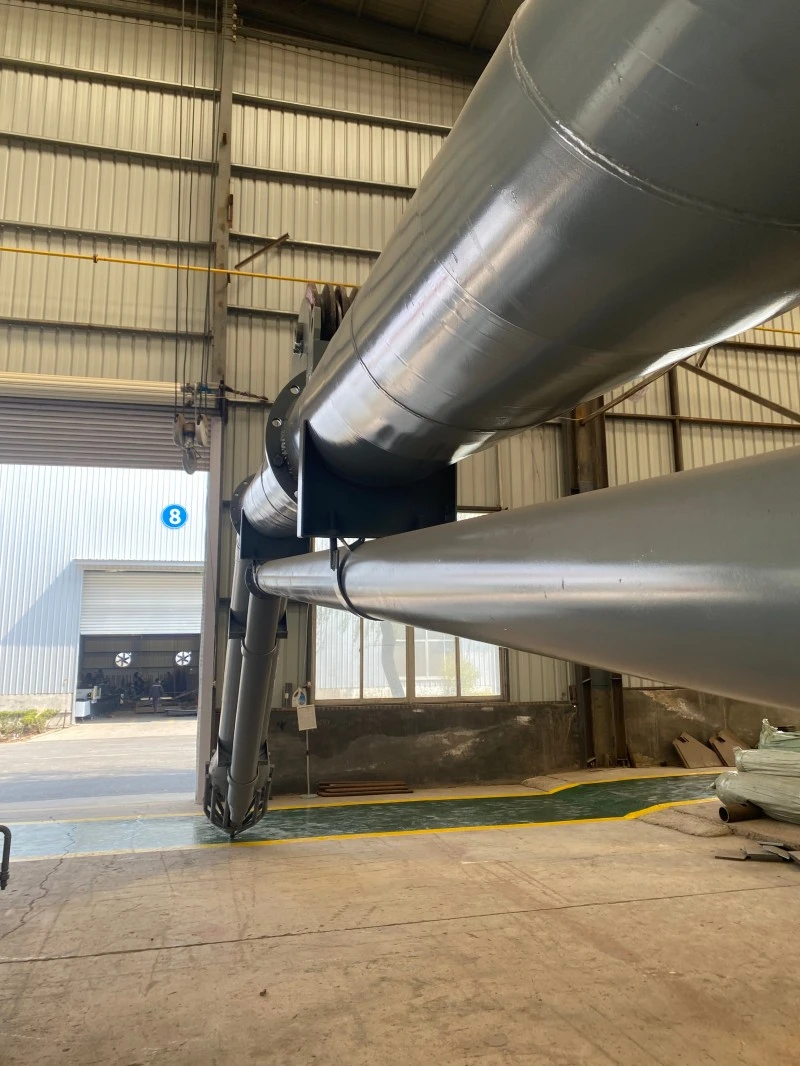

3. Slijtvaste constructie. De zuigkop en pijpleiding zijn gemaakt van verdikt slijtvast staal om de levensduur in schurende zandomstandigheden te verlengen.

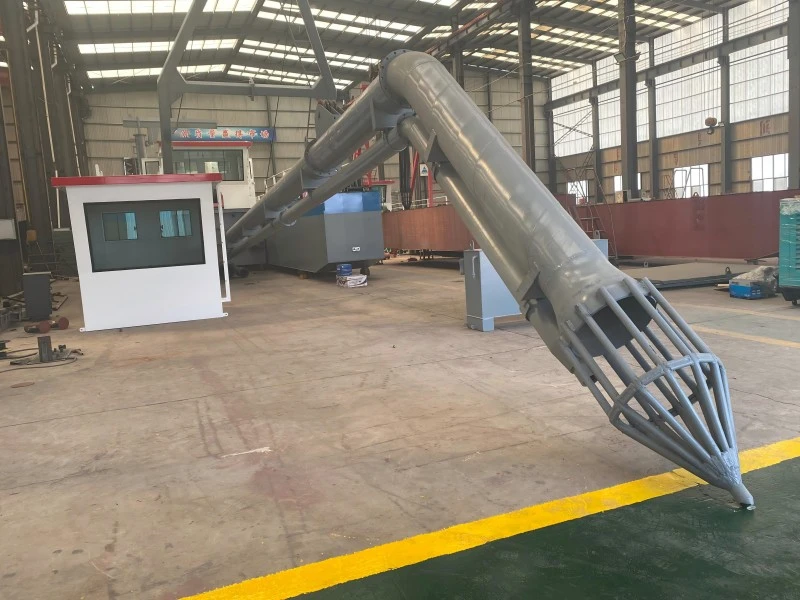

4. Gecentraliseerde controle. De controlecabine maakt bediening met een kleine bemanning mogelijk, waardoor de arbeidsbehoefte wordt verminderd.

Configuratie-opties

Technische oplossingen op maat

Outputmatching: De zandopbrengst wordt bepaald door het debiet van de baggerpomp en de sedimentconcentratie in de slib. Voor een beoogde productiesnelheid worden het pompmodel en de waaierdiameter geselecteerd op basis van de prestatiecurve van de pomp, waarbij aanpassingen worden gemaakt voor het soortelijk gewicht van het materiaal. De werkelijke output hangt af van de omstandigheden ter plaatse, zoals sedimentdichtheid en waterdiepte.

Afvoerafstand en pijpleidingontwerp: De vereiste pompopvoerhoogte wordt berekend op basis van de horizontale pijpleidinglengte, verticale lift en wrijvingsverliezen in de pijp. Bij langere afvoerafstanden wordt de leidingdiameter vergroot om de weerstand te verminderen, of worden er boosterpompen langs de leiding geplaatst. Ook wordt er gekeken naar het leidingtracé en de ondersteuningsmethode om verstoppingen te voorkomen.

Vermogensafstemming: De motor- of elektromotor wordt gedimensioneerd op basis van het pompasvermogen, het hogedrukwaterpompvermogen en de hulpbelastingen. Er wordt een vermogensreserve aangehouden om variaties in de mestdichtheid op te vangen en overbelasting tijdens continu bedrijf te voorkomen. Dieselmotoren worden vaak gebruikt voor afgelegen locaties, terwijl elektrische motoren beschikbaar zijn op plaatsen waar de netstroom stabiel is.

Garantie en ondersteuning

De volledige unit is gedekt voor 12 maanden of 1.000 werkuren, afhankelijk van wat zich het eerst voordoet. Slijtageonderdelen en schade als gevolg van menselijke fouten zijn niet inbegrepen. Er kunnen vervangende onderdelen worden geleverd, waarbij de vrachtkosten en installatiearbeid door de klant worden gedragen.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen een zandzuiger en een cutterzuiger?

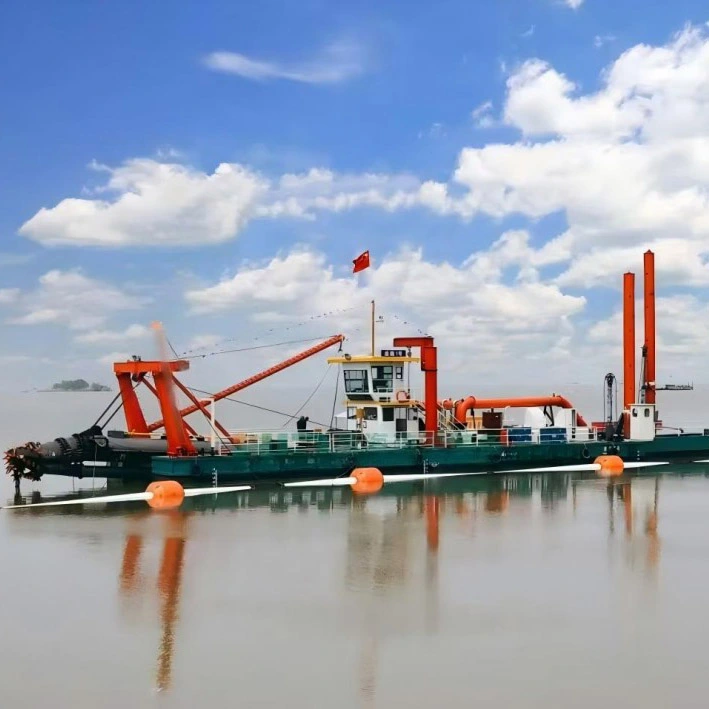

A1: Een straalzuiger maakt gebruik van hogedrukwaterstralen om sediment los te maken, wat geschikt is voor los zand en slib in ondiep water. Een cutterzuiger maakt gebruik van een roterende snijkop en is beter voor hardere of verdichte materialen en kan in dieper water werken.

Vraag 2: Kan het baggerschip in standaardcontainers worden vervoerd?
A2: Dankzij het ontwerp met een gedeelde romp kunnen de hoofdsecties worden gescheiden voor weg- of containertransport. Er worden instructies voor demontage en hermontage verstrekt en de exacte verzendmethode kan worden bevestigd op basis van de bestemming.

Vraag 3: Welk soort onderhoud is vereist tijdens continu gebruik?
A3: Regelmatige controles moeten betrekking hebben op de slijtage van de zuigkop en pijpleiding, de speling van de pompwaaier en de aansluitingen van het hydraulische of elektrische systeem. Het dagelijks spoelen van de pijpleiding na werkzaamheden helpt de opbouw van sediment te voorkomen. Reserve-slijtageonderdelen zoals zuigmonden en pijpbochten moeten bij langdurige projecten ter plaatse worden bewaard.
