Zware graaflaadmachine

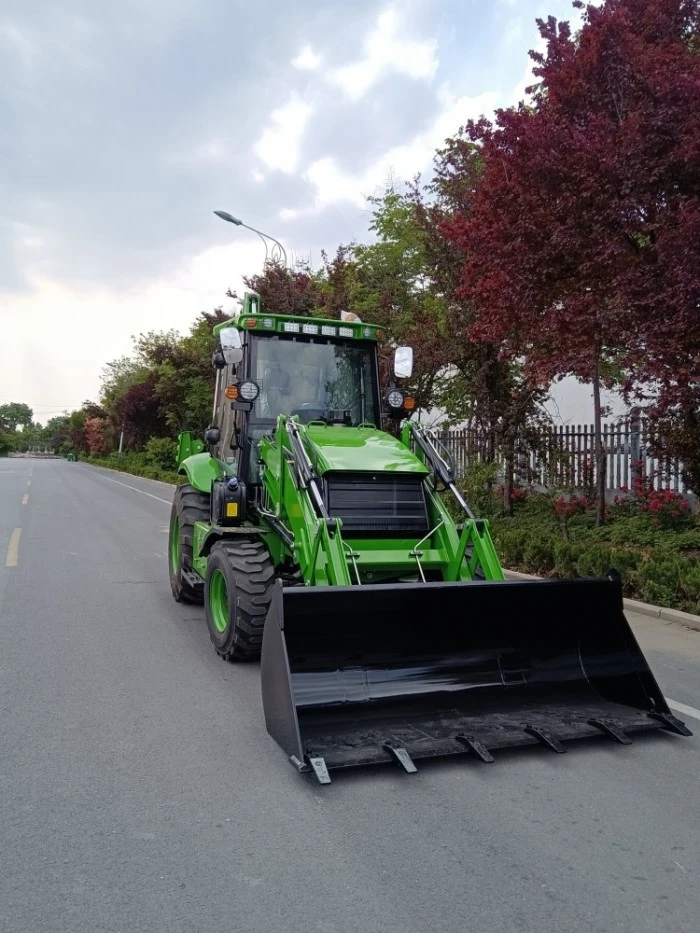

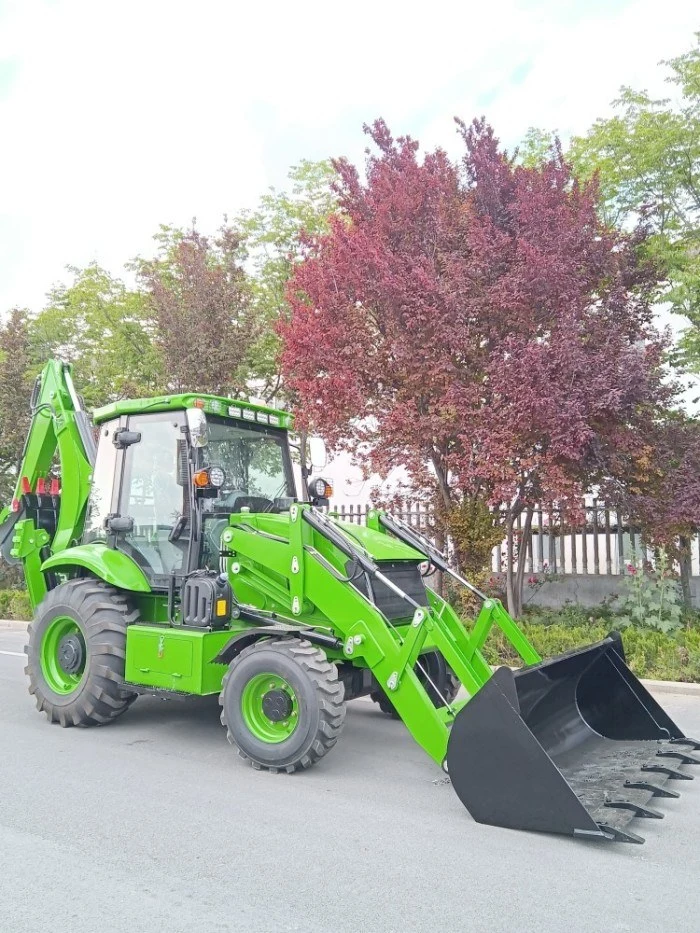

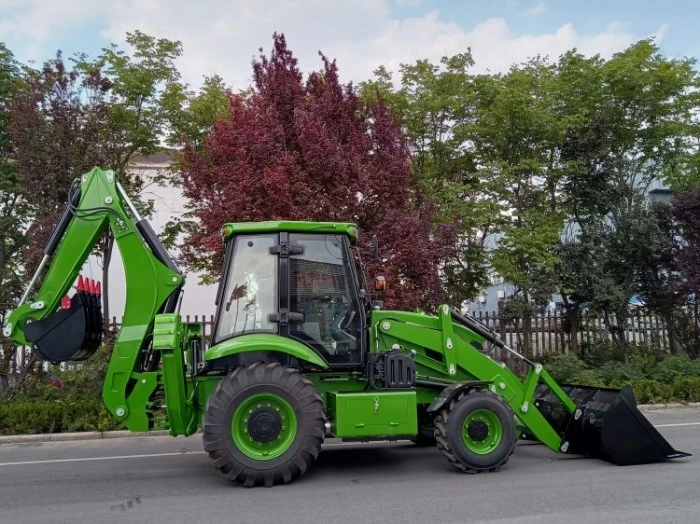

Qingzhou Mingxu Supply Chain biedt een reeks nieuwe heavy-duty graaflaadcombinaties voor grondverzet-, laad- en algemene bouwtaken. Het assortiment omvat mini-, middelzware en heavy-duty modellen, elk gebouwd rond een voorlader- en achtergraaflaadmachine.

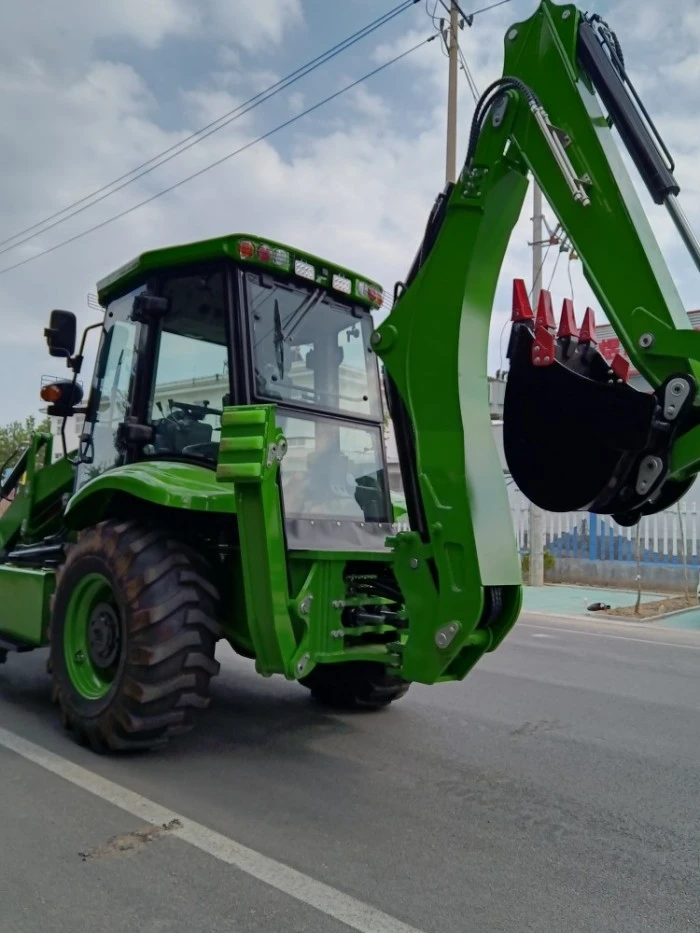

Dankzij een 360° draaibare stoel in de cabine kan één machinist wisselen tussen graaf- en laadposities zonder de machine te verlaten. Er kunnen verschillende uitrustingsstukken worden gemonteerd, waaronder hydraulische brekers, boomstamgrijpers, 4-in-1 bakken en dozerbladen. De graafdiepte, loshoogte en bakinhoud kunnen worden geselecteerd om aan de vereisten van de locatie te voldoen.

Configuratieoverzicht

Bedieningsmechanisme

De machine maakt gebruik van een volledig hydraulisch systeem dat wordt aangedreven door de motor. Afzonderlijke klepgroepen regelen de circuits van de voorlader en de achterste graaflaadmachine onafhankelijk. Hydraulische cilinders bedienen de voorste bak en giek voor het laden en nivelleren, terwijl de achterste constructie uitschuift en draait voor graafwerkzaamheden, opvulling en materiaaloverslag. De machinist kan schakelen tussen de twee werkuiteinden door de stoel te draaien, zonder de cabine te verlaten.

Gebruiksaanwijzing

1. Inspectie vóór aanvang:Controleer de staat van de banden, hydraulische slangen en baktanden. Controleer het motorolie-, hydrauliekolie- en dieselpeil. Test de stabilisatorpoten, de verlichting, de remmen en de noodstop.

2. Opstarten en modusschakelaar:Maak de veiligheidsgordel vast. Kijk naar de voorlader om de motor te starten en de bedieningselementen van de lader te bedienen. Draai de stoel naar achteren om de joysticks voor de graafpiloot te gebruiken.

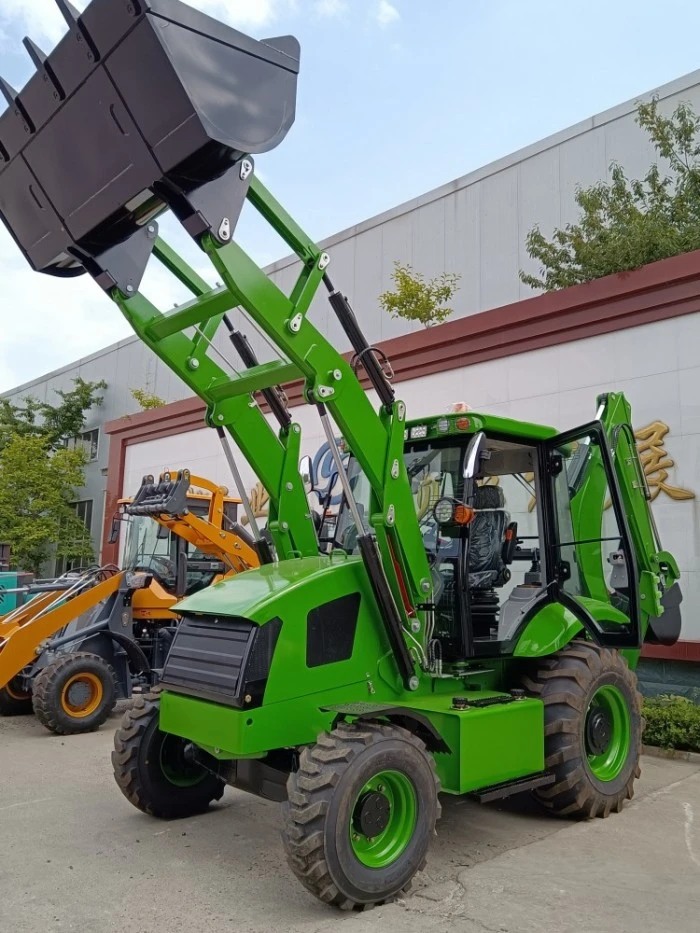

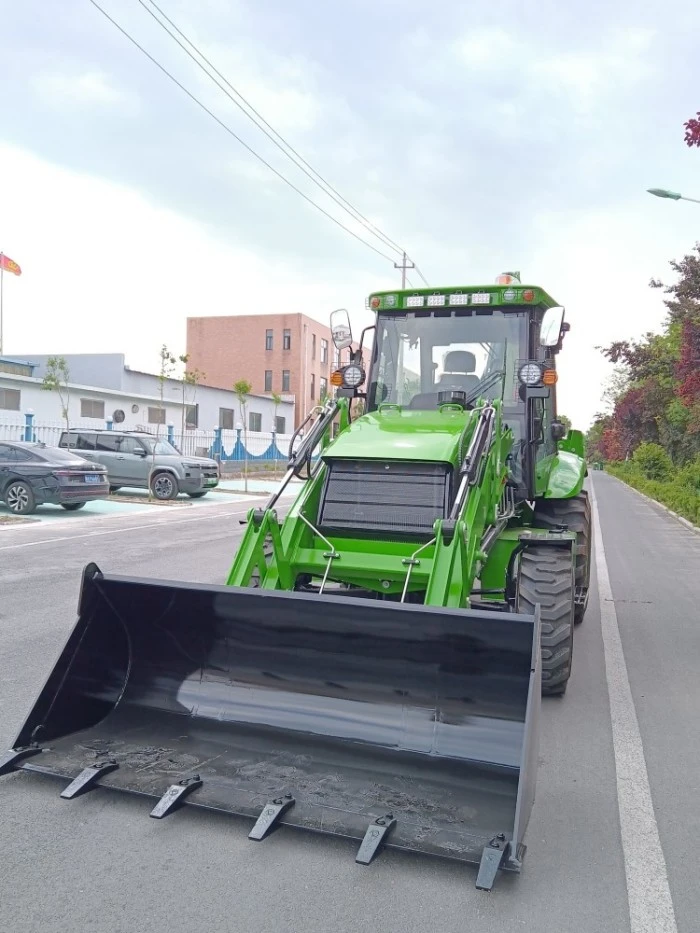

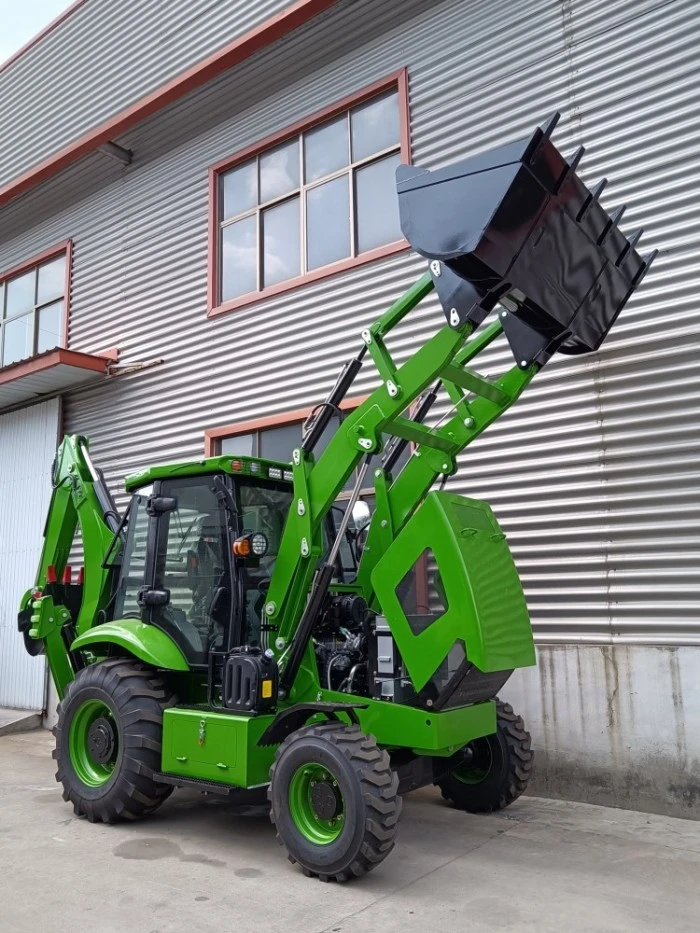

3. Laden:Zet de bak waterpas om in de stapel materiaal te snijden, breng de giek omhoog voor transport en kantel de bak om te lossen. Houd de giek laag en de bak waterpas tijdens het rijden.

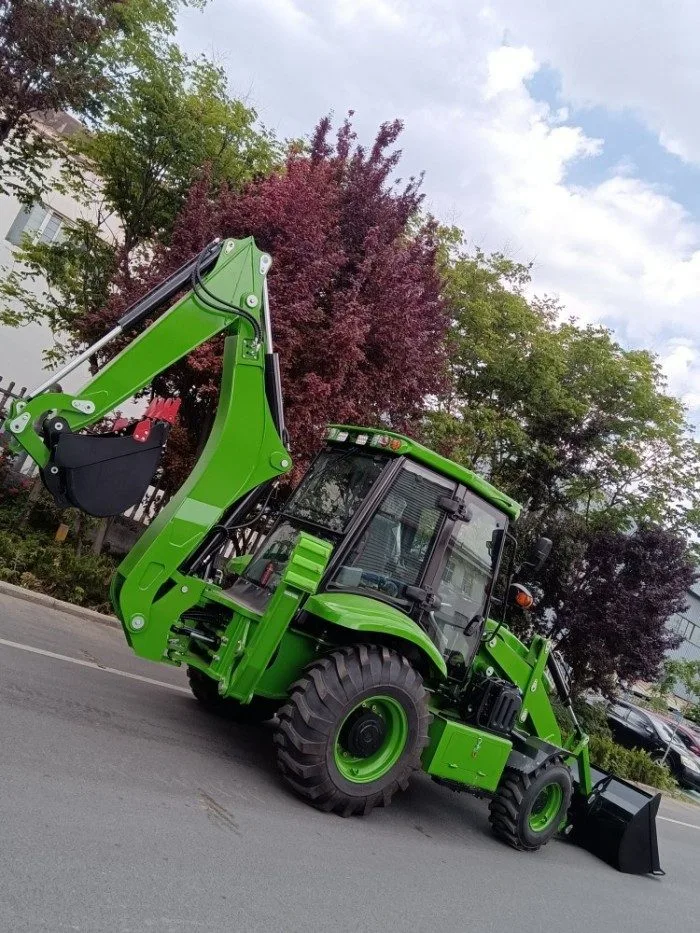

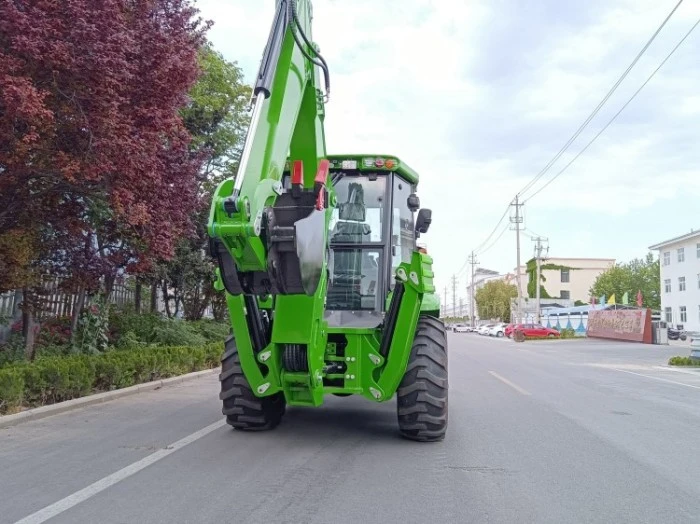

4. Graven:Parkeer op een stabiele ondergrond en laat de hydraulische stabilisatoren zakken. Gebruik de pilotjoysticks om de graafarm te bedienen voor sleuvengraven of funderingswerkzaamheden. Zwaai de geladen bak naar het stortgebied.

5. Uitschakeling:Trek de graafarm en de stabilisatoren in, laat de bak op de grond zakken en laat de motor ongeveer 3 minuten stationair draaien voordat u deze uitschakelt. Vergrendel de cabine nadat de stroom is uitgeschakeld.

6. Noodgeval:Als er hydraulische lekkage, abnormaal motorgeluid of een defect aan de stabilisator optreedt, stop dan onmiddellijk de machine en laat een inspectie uitvoeren.

Prestatiekenmerken

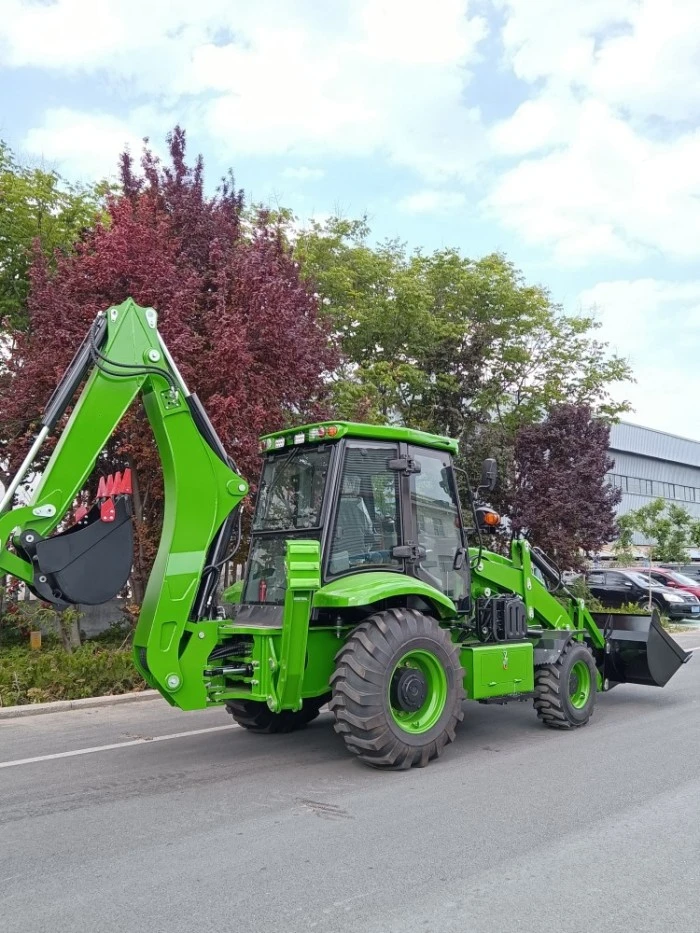

1. Ontwerp met dubbele functie.Door de combinatie van een voorlader en een achtergraafmachine kan één machine de graaf- en laadtaken uitvoeren, waardoor het aantal machines dat op een locatie nodig is, wordt verminderd.

2. Hydraulische stuurbediening.De bediening met de joystick is licht en responsief. De roterende stoel maakt snel schakelen tussen werkmodi mogelijk, waardoor vermoeidheid van de machinist tijdens lange diensten wordt verminderd.

3. Aanpasbaar aan verschillende omstandigheden.Dankzij de hydraulisch uitschuifbare stempels en een reeks hulpstukken kan de machine grondverzet-, steenbreek- en houtverwerkingstaken op verschillende grondsoorten uitvoeren.

4. Flexibele inkoop.Machines worden rechtstreeks vanuit de fabriek geleverd, met opties voor de aankoop van afzonderlijke eenheden, bestellingen voor bulkdistributie en export van volledige containers. Leveringsregelingen voor de lange termijn kunnen worden besproken.

Modulaire machine-matchingtechnologie

Om aan de verschillende locatievereisten te voldoen, is de graaflaadmachine gebouwd met een modulaire aanpak, waardoor belangrijke werkparameters tijdens de productie kunnen worden aangepast. De graafdiepte wordt bepaald door de lengte van de graafarm en de graafarm, die in verschillende standaardconfiguraties kan worden gespecificeerd of kan worden verlengd voor dieper sleuvenwerk. De loshoogte wordt afgestemd op de geometrie van de laderboom, en de bakinhoud kan worden geselecteerd uit een reeks afmetingen, gebaseerd op de dichtheid van het te verwerken materiaal en de vereiste cyclusopbrengst.

Deze parameters worden in de fabriek op elkaar afgestemd volgens de toepassingsbeschrijving van de klant. Een machine die bedoeld is voor het graven van diepe sleuven voor nutsvoorzieningen kan bijvoorbeeld worden uitgerust met een langere lepelarm en een kleinere bakbreedte, terwijl een eenheid voor het laden van veestapels een kortere giek en een grotere bak aan de voorkant kan gebruiken voor een hoger volume per cyclus. De montage-interfaces voor de voorbak, achterbak en optionele uitrustingsstukken blijven hetzelfde voor alle modellen, zodat een enkele machine later opnieuw kan worden geconfigureerd door alleen de relevante giek-, arm- of bakconstructie te wijzigen.

Dit modulaire ontwerp vermindert de noodzaak voor maatwerk bij elke bestelling en stelt distributeurs in staat minder basismachinevarianten op voorraad te houden. Het hydraulische systeem is ontworpen om verschillende cilinderslagen en debieten binnen dezelfde kleppenblokindeling te accepteren, zodat veranderingen in de graafdiepte of het hefvermogen geen volledig herontwerp van het regelcircuit vereisen. De veldinstallatie van alternatieve gieken of bakken kan worden voltooid met behulp van standaardpennen en hydraulische snelkoppelingen.

Toepassingsoverzicht

1. Gemeentelijke wegenbouw:bestratingsreparatie, het graven van rioleringen en kabels, het egaliseren van trottoirs en het transport van afval.

2. Stedelijke en landelijke infrastructuur:uitgraven van funderingen, aanleg van irrigatiesloten, wegverbreding en kleine bouwwerkzaamheden.

3. Landschapsarchitectuur:graven van boomkuilen, transport van jonge boompjes, opvullen van terreinen en opruimen van groenafval.

4. Zand- en materiaalwerven:zand graven en laden, voorraden aanleggen, overbrengen over korte afstanden en licht breken van stenen.

5. Landbouw en veeteelt:het graven van boomgaarden, het verwerken van voer, het reinigen van mest en het voorbereiden van landbouwgrond.

6. Verhuur van uitrusting:geschikt voor kortetermijnklussen op kleine en middelgrote locaties, waar één machine twee afzonderlijke eenheden kan vervangen.

7. Kleine mijnen en tunnels:ondiepe uitgraving, het opruimen van resten en interne materiaalbeweging.

8. Noodreparatie:het baggeren van sloten, het opvullen van aardverschuivingen en kleine reddingsgrondverzet.

Garantie en service

De garantiedekking geldt voor 12 maanden of 1.000 bedrijfsuren, afhankelijk van wat het eerst wordt bereikt. De dekking voor hoofdonderdelen zoals de motor, de hydraulische pomp en de transmissie bedraagt ​​6 maanden. Fabricagefouten worden gratis gerepareerd met originele onderdelen. Bij defecten veroorzaakt door verkeerd gebruik, overbelasting of gemist onderhoud worden uitsluitend de onderdelenkosten in rekening gebracht. Vracht en vervangende arbeid blijven de verantwoordelijkheid van de klant. Slijtageartikelen zijn niet inbegrepen.

Veelgestelde vragen

Vraag 1: Hoe geef ik de graafdiepte en bakinhoud op die ik nodig heb?
A1: Nadat we uw typische omstandigheden op de werkplek hebben beschreven, zoals de diepte van de sleuf, het materiaaltype en de vereiste dagelijkse productie, raden we een combinatie van giek, arm en bak aan. Er wordt gekozen uit standaardmodules, zodat de machine geheel naar uw wensen wordt opgebouwd zonder een compleet nieuw ontwerp op maat.

Vraag 2: Kunnen de opzetstukken ter plaatse worden verwisseld zonder speciaal gereedschap?
A2: Ja. De voorbak, de achterbak en de meeste optionele uitrustingsstukken maken gebruik van standaardpennen en hydraulische snelkoppelingen. Met basishijsapparatuur kan één persoon doorgaans binnen een half uur wisselen tussen een bak en een sloophamer. Er zijn geen gespecialiseerd gereedschap of fabrieksondersteuning vereist.

Vraag 3: Is deze machine geschikt voor een machinist die nog nooit een graaflaadmachine heeft gebruikt?
A3: De bedieningselementen van de piloot zijn ontworpen om licht en intuïtief te zijn. De meeste machinisten met ervaring op andere bouwmachines kunnen na een korte gewenningsperiode het basisgraaf- en laadwerk aan. De 360° draaibare stoel vereenvoudigt het schakelen tussen de bedieningselementen vooraan en achteraan. Bij elke machine wordt een gedetailleerde handleiding en instructievideo meegeleverd.

Vraag 4: Hoe wordt de machine voorbereid op containervervoer?
A4: Bij export met volle containers wordt de graaflaadmachine gedeeltelijk gedemonteerd. Normaal gesproken worden de achterste giek en de voorbak verwijderd en vastgezet in de container. Instructies voor het opnieuw in elkaar zetten en alle benodigde hardware zijn inbegrepen. Het proces kan worden voltooid met standaardgereedschap en hijsapparatuur.

Vraag 5: Welk dagelijks onderhoud is nodig om de machine in goede staat te houden?
A5: Dagelijkse controles omvatten het peil van de motorolie, hydraulische olie en koelvloeistof; bandenspanning; slijtage van emmertanden; en stabilisatorfunctie. Het smeren van de laderarmen en de draaipunten van de graafarm moet worden uitgevoerd volgens het onderhoudsschema. Regelmatig wassen van de machine helpt de ophoping van vuil rond hydraulische fittingen te voorkomen.
