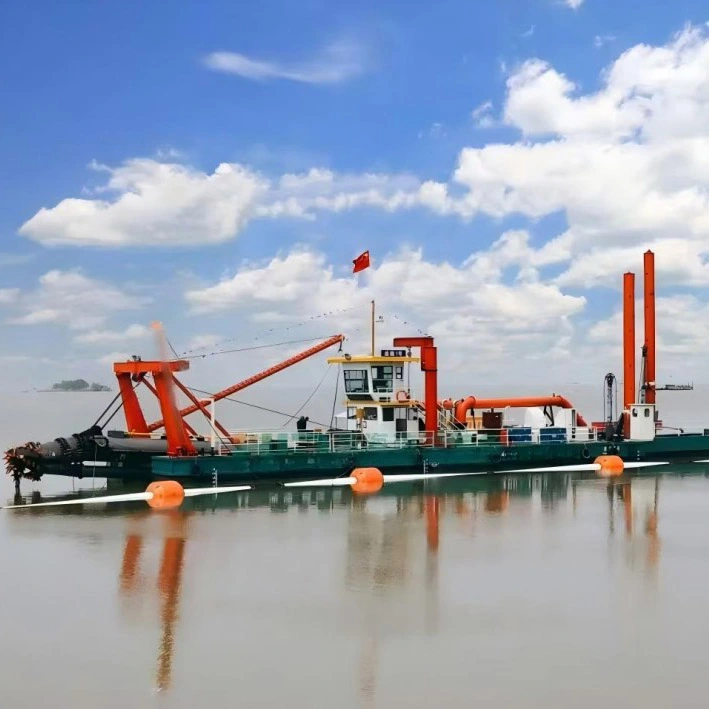

Hydraulische cutterzuiger

Qingzhou Mingxu Supply Chain Co., Ltd. levert hydraulische cutterzuigers voor continu baggeren en sedimentverwijdering in rivieren, meren, reservoirs, havens en kustgebieden. De apparatuur combineert een hydraulische snijkop, zuigleiding, baggerpomp en afvoersysteem in één schip, waardoor onderwatermateriaal kan worden losgemaakt, naar binnen gezogen en naar een aangewezen locatie kan worden getransporteerd.

Het baggerschip is geconfigureerd voor 24-uurs werking en kan worden aangepast aan verschillende baggerdieptes, sedimenttypes en losafstanden. Maatwerk is mogelijk op basis van waterdiepte, bodemgesteldheid en de benodigde mesttransportlengte. Het schip is geschikt voor waterbeschermingsprojecten, waterwegonderhoud en landaanwinningswerkzaamheden.

Werkingsprincipe

1. Uitgraven van de snijkop: Een roterende snijkop gemonteerd op de boeg wordt aangedreven door het hydraulische systeem. Het snijdt en roert onderwaterafzettingen zoals slib, zand en grind, waardoor ze in een losse slurry veranderen.

2. Aanzuigen en afvoeren van mest: De baggerpomp creëert onderdruk in de zuigleiding, waardoor de mest het vat in wordt gezogen. De slurry wordt vervolgens onder druk gezet en via de afvoerpijpleiding naar een opslaggebied, terugwinningslocatie of andere aangewezen locatie gestuurd.

3. Continue cyclus: De machine voert graaf-, zuig- en afvoerwerkzaamheden uit in een zich herhalende lus, waardoor 24-uurs werking mogelijk is voor middelgrote en grootschalige baggerprojecten.

Werkwijze

1. Inspectie vóór gebruik: Controleer de rompconstructie, het hydraulisch systeem, de snijinrichting, de mestpomp, de pijpleidingen en de elektrische bedieningselementen. Controleer de niveaus van hydraulische olie, motorolie en koelwater. Inspecteer pijpleidingafdichtingen en bevestigingsmiddelen. Bevestig dat het werkgebied vrij is en dat het schip veilig voor anker ligt.

2. Proefdraaien zonder belasting: Start het apparaat onbelast. Test de hydraulische bedieningselementen, de rotatie van de messen en de werking van de mestpomp. Luister naar abnormaal geluid of trillingen en controleer op lekken. Begin pas met formeel baggeren nadat de stabiele werking is bevestigd.

3. Positioneren en snijden: Pas de romppositie en ankerpunten aan. Laat de snijkop naar de sedimentlaag zakken. De hydraulische snijder draait op lage snelheid om slib, zand en grind los te maken, waardoor een uniforme slurry ontstaat. Snijsnelheid en werkbereik kunnen worden aangepast aan de waterdiepte en bodemgesteldheid.

4. Drijfmesttransport: De mestpomp zuigt het mengsel in de pijpleiding en brengt het onder druk voor levering over lange afstanden. Controleer de pijpleidingdruk en de slurrystroom continu om verstoppingen, lege aanzuiging of overbelasting te voorkomen.

5. Buitengebruikstelling en reiniging: Til na het werk de snijkop uit het water. Spoel de mestleiding door met schoon water om achtergebleven materiaal te verwijderen en verstoppingen te voorkomen. Schakel de elektrische en hydraulische systemen in de juiste volgorde uit, reinig, smeer en registreer vervolgens de toestand van de machine.

Belangrijkste kenmerken

1. Geïntegreerd continubedrijf. De machine combineert snijden, zuigen, transporteren en lossen in één unit, waardoor continu werken zonder frequente stops mogelijk wordt. Dit zorgt voor een stabiele productie en is geschikt voor langdurige projecten.

2. Geautomatiseerde hydraulische bediening. Dankzij een volledig hydraulische aandrijving en een elektrisch regelsysteem kunnen de snijsnelheid, de rompzwaai en de meststroom vanuit de bedieningscabine worden aangepast. Automatisering vermindert de noodzaak van handmatige interventie en verkleint de kans op bedieningsfouten.

3. Aanpassingsvermogen aan verschillende omstandigheden. Het baggerschip werkt in rivieren, meren, reservoirs, havens, waterwegen en waddenwinningsgebieden. Hij verwerkt slib-, zand- en grindmengsels in zowel ondiep als diep water.

Modelbereik en selectie

Bij het selecteren van een cutterzuiger moeten verschillende locatiespecifieke factoren in overweging worden genomen: sedimenttype en hardheid, vereiste baggerdiepte, afvoerafstand en beschikbare stroomvoorziening. Voor een hoog kleigehalte wordt een snijkop met een hoger koppel aanbevolen. Voor lange afvoerafstanden kan een pomp met voldoende opvoerhoogte of tussenliggende boosterstations nodig zijn. Onze engineers kunnen configuratiesuggesties geven op basis van een eenvoudige beschrijving van de projectvoorwaarden.

Aangepast scheepsontwerp

Het baggerschip kan worden ontworpen rond specifieke projectparameters. Het ontwerpproces begint met de locatiegegevens van de klant: waterdiepte, bodemprofiel, vereiste productiesnelheid en afvoerafstand. Op basis van deze input worden de volgende elementen bepaald:

1. Pomp- en vermogenskeuze: De grootte van de baggerpomp en het motor- of motorvermogen worden afgestemd op de vereiste slibstroom en opvoerhoogte. Voor pompen met hoog sediment of over grote afstanden kunnen een grotere pomp en extra boosterstations worden gespecificeerd.

2. Rompconfiguratie: Rompafmetingen, pontonopstelling en diepgang worden aangepast aan de werkwaterdiepte en transportbeperkingen. De split-hull-optie is beschikbaar voor containervervoer naar afgelegen locaties.

3. Type snijkop: De diameter van de snijkop en de tandconfiguratie worden geselecteerd op basis van de hardheid van de grond. Voor rotsachtige of verdichte sedimenten wordt een zware frees met vervangbare tanden aanbevolen; voor zachte modder is een standaard cutter voldoende.

4. Ontwerp van afvoerleiding: De buisdiameter en wanddikte worden berekend op basis van het vereiste debiet en de vereiste afstand. Boosterpompstations kunnen worden geïntegreerd voor extra lange afvoerleidingen, en er zijn drijvende of ondergedompelde leidingopties beschikbaar, afhankelijk van de indeling van de locatie.

De uiteindelijke configuratie wordt gedocumenteerd in een technisch voorstel met lay-outtekeningen en apparatuurspecificaties, zodat de klant het ontwerp vóór productie kan beoordelen.

Ondersteuning na verkoop en reserveonderdelen

De gehele machine is gedekt voor 12 maanden of 1.000 werkuren, afhankelijk van wat zich het eerst voordoet. Slijtageonderdelen en schade veroorzaakt door menselijke fouten zijn niet inbegrepen. Vervangingsonderdelen kunnen worden geleverd; vrachtkosten en installatiearbeid zijn de verantwoordelijkheid van de klant.

Voor projecten in het buitenland kan hulp bij de inbedrijfstelling worden geregeld. Onze technici kunnen naar de locatie reizen om toezicht te houden op de montage, hydraulische en baggerfuncties te testen en lokale operators te trainen in het opstarten, afsluiten en dagelijkse onderhoudsprocedures. Ook voor kleine aanpassingen is ondersteuning op afstand via videogesprek of technische documentatie mogelijk.

Reserveonderdelen voor veelvoorkomende slijtageonderdelen, zoals snijtanden, zuigleidingvoeringen, pompwaaiers en pijpbochten, worden op voorraad gehouden voor exportorders. Bij elk schip wordt een aanbevolen lijst met reserveonderdelen geleverd, gebaseerd op de verwachte bedrijfsomstandigheden en projectduur. Voor langetermijnprojecten kan een consignatievoorraadregeling worden besproken om de downtime te verminderen.

Typische toepassingen

1. Regelgeving op het gebied van waterbehoud in stedelijke en landelijke gebieden: ontzanding en verbreding van rivieren, baggeren tegen overstromingen, opruimen van sloten en behandeling van sediment met een zwarte geur om de afvoercapaciteit van overstromingen te verbeteren.

2. Milieubaggeren van meren en reservoirs: verwijdering van landschapsmeersediment, slib van drinkwaterreservoirs en eutrofe bodemmodder om de waterecologie te helpen herstellen.

3. Onderhoud van havens en waterwegen: verdieping van de binnenwateren, baggeren van ligplaatsen en regelmatig onderhoud van kustkanalen om de vaardiepte te behouden.

4. Aquacultuurvijverrenovatie: visvijverslibreiniging en uitbreidingsontgraving om de kwaliteit van het kweekwater te verbeteren.

Veelgestelde vragen

Vraag 1: Hoe kies ik de juiste pompinlaatgrootte voor mijn project?
A1: De selectie hangt vooral af van de baggerdiepte, het sedimenttype en de vereiste output. Kleine modellen van 15 tot 20 cm zijn over het algemeen geschikt voor ondiepe rivieren en vijvers. Middelgrote modellen van 10-12 inch werken goed voor meren en reservoirs. Grote modellen van 14–16 inch worden gebruikt voor diepe waterwegen en landaanwinning. Het verstrekken van sedimentmonsters en projectafmetingen kan helpen de meest geschikte configuratie te bevestigen.

Vraag 2: Is er ondersteuning voor installatie en inbedrijfstelling op locatie beschikbaar?
A2: Voor bulkbestellingen of eerste projecten kan hulp bij de inbedrijfstelling worden geregeld. Ingenieurs kunnen de montage begeleiden, hydraulische functies testen en basistraining voor operators verzorgen. Voor kleinere bestellingen worden gedetailleerde handleidingen en video-instructies meegeleverd.

Vraag 3: Wat zijn de belangrijkste slijtagedelen van een cutterzuiger?
A3: De snijtanden, de zuigleidingvoeringen, de pompwaaier en de bochten in de afvoerleiding zijn de meest voorkomende slijtageonderdelen. Hun vervangingsfrequentie is afhankelijk van de hardheid van het sediment. Voor doorlopende projecten adviseren wij een voorraad snijtanden en leidingafdichtingen aan te houden.

Vraag 4: Kan het baggerschip worden ontworpen voor een specifieke losafstand?
A4: Ja. De pijpleidingdiameter en de pomphoogte worden berekend op basis van de vereiste horizontale afstand en verticale lift. Voor afstanden die de capaciteit van een enkele pomp te boven gaan, kunnen boosterstations langs de pijpleiding worden toegevoegd. Tijdens de voorstelfase wordt het ontwerp aangepast om een ​​stabiele mestaanvoer te garanderen.

Vraag 5: Welke ondersteuning is beschikbaar na de garantieperiode?
A5: Nadat de garantie is afgelopen, blijven we reserveonderdelen en technisch advies leveren. Voor grote reparaties of upgrades kan tegen een vergoeding service ter plaatse worden geregeld. Klanten kunnen ook foto's of video's sturen voor diagnose op afstand van bedieningsproblemen.
